Принцип работы вискомуфты вентилятора охлаждения Интересная теория

Большей части водителей принцип работы вискомуфты вентилятора охлаждения не знаком. Поэтому при проблемах с этим узлом механики начинают мудрить и изобретать велосипед. О том, как исправить эту деталь, ходят легенды. Многие ведутся на них и к одной проблеме получают еще несколько. Чаще всего водители пытаются зажать диски муфты.
Чтобы добиться постоянного соединения вентилятора с валом. Для этого в вискомуфте проделывают отверстия и вкручивают туда болты. Некоторое время это работает, но через 100-200 км пути их срезает, что может привести к повреждению радиатора. Связано это с особенностями строения этого элемента конструкции.
Как это работает

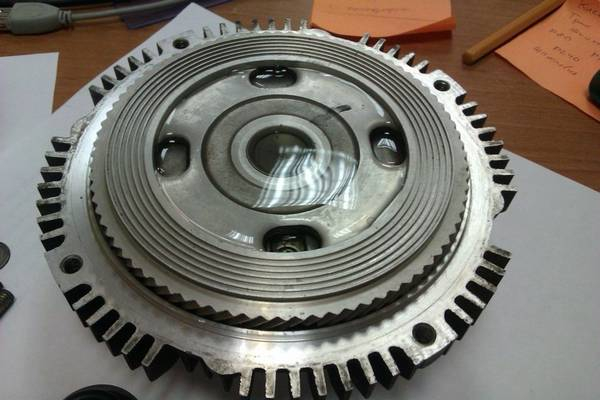

Принцип работы вискомуфты вентилятора охлаждения напрямую связан со своим строением. Благодаря этим особенностям вентилятор работает не постоянно, а в зависимости от температуры охлаждающей жидкости. Это позволяет системе охлаждения работать максимально эффективно. Сама вискомуфта состоит из неразборного корпуса овальной формы. Внутри него располагаются два диска. Один из них жестко крепится на валу крыльчатки вентилятора. Другой закреплен на валу, соединенным с приводом. Диски находятся в вязкой силиконовой жидкости, она же находится в небольшом резервуаре. Также в конструкцию входит биметаллическая пластина.
Работает эта система следующим образом. При нормальной температуре воздуха диски находятся либо на небольшом расстоянии друг от друга, либо слегка зацепляются. В любом случае один проскальзывает относительно другого. В таком положении вентилятор не работает.

Принцип работы вискомуфты вентилятора охлаждения Интересная теория

Повышение температуры ведет к тому, что биметаллическая пластина, сжимаясь, прогибается, выдавливая из резервуара жидкость. В итоге давление на один из дисков увеличивается. Он прижимается к диску крыльчатки вентилятора и начинает его крутить. Чем выше температура, тем они плотнее прижимаются, и меньше проскальзывают. При снижении температуры пластина возвращается в исходное положение. Давление внутри камеры нормализуется, и вентилятор останавливается.
Устанавливается вискомуфта вместе с вентилятором на вал помпы. Иногда эту конструкцию можно увидеть на коленчатом валу, все зависит от компоновки данной модели автомобиля. Вентилятор с вискомуфтой намного эффективнее простой крыльчатки, установленной на вал. Ведь работает он по мере необходимости, не охлаждая двигатель, например, при прогреве зимой. Чаще всего вентиляторы с вискомуфтой устанавливаются на автомобили, постоянно работающие под нагрузкой:

  • Внедорожники;
  • Кроссоверы;
  • Спорткары;
  • Грузовики.

Это объясняется более эффективным охлаждением в любых условиях.

Принцип работы вискомуфты вентилятора охлаждения Интересная теория



Ремонт и замена
Практически все современные автомобили комплектуются неразборными вискомуфтами. В связи с этим ремонт этого узла невозможен. Но существуют модели в основном немецкого производства с возможностью замены подшипника и добавления жидкости.
Неисправностей у этого элемента несколько. При выходе из строя подшипника, можно услышать характерный вой из-под капота. При недостатке жидкости эффективность работы вентилятора снижается. Он начинает медленнее крутиться, вплоть до полной остановки. Это же можно наблюдать при повреждении дисков.

Принцип работы вискомуфты вентилятора охлаждения Интересная теория

Разбор
Начинаются все работы с снятия вентилятора. Обычно он крепится на 3 или 4 болтах. Сняв его, можно оценить состояние муфты. Если у вас стоит разборная модель, то можно попытаться починить деталь. Перед снятием подшипника, нужно слить жидкость через специальное отверстие. Далее отверткой снимается пластинка, прикрывающая подшипник. И его вытаскивают с помощью специального съемника. После этого устанавливают новую запчасть.
Запрессовка нового подшипника производится специальной оправкой. Нельзя делать это молотком и вообще наносить по подшипнику какие-либо удары. Это может привести к его повреждению. Нехватку жидкости можно определить по резкой остановке вентилятора, после того как вы заглушите двигатель. Также мотор начинает перегреваться.
Доливать следует особое масло для вискомуфт на силиконовой основе. Делается это с помощью специального шприца. Можно использовать и медицинский, самый большой который найдете. Поломку дисков можно определить только разобрав муфту. Ремонту они не подлежат.

Принцип работы вискомуфты вентилятора охлаждения Интересная теория

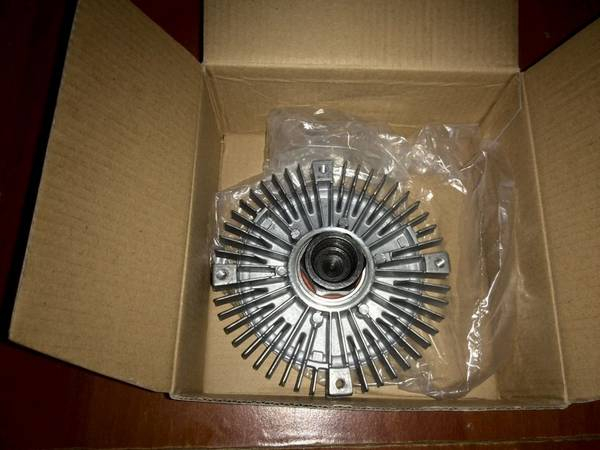

Замена вискомуфты не сложна. Сняв узел с двигателя откручивают крыльчатку вентилятора. Устанавливают новую муфту. При этом обратите внимание на затяжку болтов. Они должны быть закручены как следует. После этого вентилятор устанавливается на место. Во многих случаях проще сразу поменять вискомуфту целиком, не заморачиваясь с ее ремонтом.
Заключение. Система охлаждения важная составляющая любого автомобиля. При этом, эффективность даже лучших систем не максимальна. Принцип работы вискомуфты вентилятора охлаждения делает такую систему наиболее эффективной из всех ныне используемых. Зная, как работает подобная муфта, вы сможете своевременно опознать ее неисправность.
