Безопасное подключение магнитолы своими руками
Благодаря приятной музыке, хорошая магнитола делает любую поездку более комфортной,. Большинство подержанных автомобилей либо не оснащены магнитолами или CD-проигрывателями, либо укомплектованы дешевыми низкокачественными устройствами. Поэтому вопрос, как подключить магнитолу в машине, актуален для многих водителей. Из статьи вы узнаете, как подключить магнитолу правильно и какие меры безопасности соблюдают при этом.
Основные параметры магнитол
Содержание статьи:
Перед началом установки или подключения этого устройства необходимо определить основные параметры, которые повлияют на все дальнейшие действия. К ним относят:
- размер;
- мощность;
- форма разъемов.

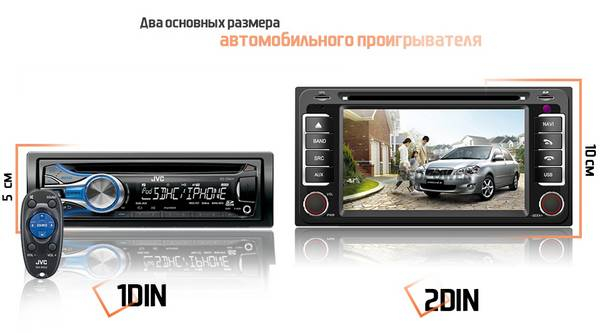

Современные магнитолы выпускают в двух модификациях: тонкие и толстые. Первые еще называют одноблочными, они соответствуют стандарту 1DIN. Вторые называют двухблочными, они соответствуют стандарту 2DIN. Большинство европейских машин оборудованы гнездом стандарта 1DIN, поэтому установка в него двухблочного устройства невозможна. Американские или азиатские машины часто оснащают гнездами стандарта 2DIN, поэтому установить в них тонкие устройства можно, но придется потрудиться.
Второй важный параметр – общая мощность, которая является суммой мощности всех каналов. Правильное определение мощности необходимо для верного расчета потребляемого тока и сечения провода. При этом мощность, отдаваемая и потребляемая, отличается в 1,5–2,5 раза. То есть для обеспечения выходной мощности в 4х20 ватт потребуется не 80 ватт, а как минимум 150. При такой мощности ток, который проходит через провода, достигает 12–13 ампер.
Чем мощней звуковоспроизводящее устройство, тем более толстые провода необходимы, чтобы подключить аккумулятор или динамики.
Переменный ток, который является основой работы динамиков, еще больше увеличивает требования к проводам, ведь электроны наиболее активно передвигаются по наружной поверхности металла. Поэтому приходится не только увеличивать толщину, но и применять многопроволочный витой кабель. Выходная мощность каждого канала устройства не должна превышать мощности каждого из динамиков. Если выходная мощность окажется выше, придется устанавливать более мощные динамики и прокладывать новые провода соответствующей толщины.

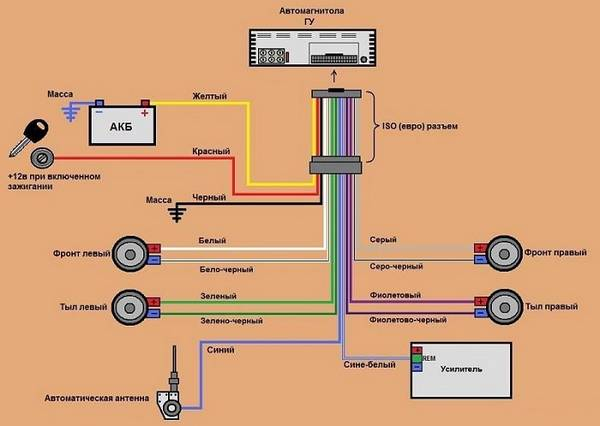

Большинство производителей автомобильной звуковоспроизводящей аппаратуры оснащают ее уникальными фирменными разъемами, которые не всегда соответствуют контактам, установленным в машине. Эти разъемы состоят из двух частей: штекер и вилка. Схема подключения контактов (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте поставки есть переходник на стандартный разъем ISO 10487, то подключение автомагнитолы особой проблемы не вызывает. Если же такого переходника нет, то придется самостоятельно подключать штекер, соответствующий вилке автомобиля.
Подготовительные действия
Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм? способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм?. Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.
Приготовьте инструменты. Вам понадобятся:
- паяльник;
- острый нож;
- бокорезы;
- плоская и крестовая отвертки;
- зажигалка;
- тонкая иголка;
- пассатижи.
Также вам потребуются:
- мягкий медный одножильный провод сечением 1,5 мм?;
- предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
- изолента;
- термоусадочная трубка.
Прокладка проводки
Чтобы правильно проложить проводку к аккумулятору, используйте отверстия в стенке моторного отсека, через которые проходят жгуты проводов.
Ни в коем случае не присоединяйте плюс питания магнитолы к плюсу замка зажигания. Провод, питающий замок зажигания, не рассчитан на такой ток, поэтому включив звуковоспроизводящее устройство на полную громкость, вы перегреете его.
В результате провод оплавится, возникнет замыкание и в лучшем случае придется менять замок зажигания и ЭБУ (электронный блок управления) двигателем. В худшем случае в машине возникнет пожар.
Для присоединения к аккумулятору используйте специальные клеммы, их продают в любом магазине автозапчастей. Не забудьте поставить предохранитель в цепь «штекер – аккумулятор». Желательно устанавливать его в подкапотном пространстве, неподалеку от аккумулятора. Это упростит его замену, если предохранитель по каким-то причинам перегорит. Чтобы правильно соединить провода, используйте паяльник или обжимные контакты и термоусадочные трубки. Не скручивайте их, со временем сопротивление такого контакта возрастет, из-за чего он начнет сильно нагреваться. Термоусадочные трубки защищают место соединения более эффективно, чем изолента, да и работать с ними проще. Необходимо надеть их на соединение и нагреть с помощью зажигалки.
Приступая к прокладке новых проводов и кабелей, отключайте аккумулятор. Это защитит машину от короткого замыкания, повреждения электрического и электронного оборудования или возгорания. Новые кабели крепите к кузову или жгутам проводов, проложенных в подкапотном пространстве. Это увеличит длину проводов, но избавит вас от многих проблем. Ведь болтающийся провод перетирается, может куда-нибудь не туда попасть и мешать обслуживать и ремонтировать автомобиль.
Фиксируйте новый провод к жгуту штатной проводки или кузову через каждые 20–30 см. После того как завели все новые провода в штекер или вилку, соберите их в единый жгут с помощью пластиковых хомутов. Этот жгут должен соединять штекер со всеми участками, где провода будут уходить в сторону. Так вы защитите штекер или вилку от обрыва проводов.
Если вместе с магнитолой вы устанавливаете и более мощные динамики, то для них потребуется прокладка новых проводов, которые будут соответствовать по сечению. Используйте скрытую прокладку, для этого все провода укладывайте под передней или боковыми панелями, ковриками и другими декоративными элементами. Не пренебрегайте фиксацией проводки, иначе провод может со временем вылезти наружу, после чего возрастает вероятность его перетирания или обрыва.
Подключение разъемов
Для этой операции вам потребуется электрическая схема машины с указанием распиновки (номеров контактов) штатного разъема для радиооборудования. Если штекер и вилка не совпадают, то меняйте разъем на звуковоспроизводящем устройстве. Не имеет значения, с какой стороны вы поставите штекер, главное, чтобы он полностью соответствовал вилке. Не подгоняйте штекер автомобиля под магнитолу. Если вы решите заменить штекер, то придется заново перепаивать разъем автомобиля. Если у вас есть необходимый штекер или вилка с уже подключенными проводами, то просто припаивайте их к соответствующим проводам звуковоспроизводящего устройства. Если же штекер или вилка без проводов, то с помощью тонкой иголки вытаскивайте из него контакты, вставляйте в них зачищенные провода, обжимайте с помощью специального инструмента или пассатижей и вставляйте в соответствующее отверстие разъема.
Вывод
Теперь вы знаете, как подключить автомагнитолу, и сможете установить ее на свою машину самостоятельно. Распиновка контактов звуковоспроизводящего устройства и автомобиля, а также схема подключения подробно прописана в инструкции по их обслуживанию и ремонту, поэтому внимательно читайте эти документы.
